使用方法
一般來說，帕累托圖的映射步驟如下:
第一步是收集過程輸出在一定時間內的數據，確定過程輸出中哪些不良品不符合客戶的要求。
第二步是按降序排列缺陷出現的頻率，計算每個缺陷占缺陷總數的比例和累計比例。
第三步，橫坐標上按從大到小的順序列出各種缺陷項目。
第四步，以左坐標為缺陷發生頻率，右坐標為頻率。
第五步，在橫坐標上的每個缺陷項處，畫一個與其出現頻率相對應的矩形。
第六步，從左到右累計各缺陷項的比例，繪制累計百分比曲線。

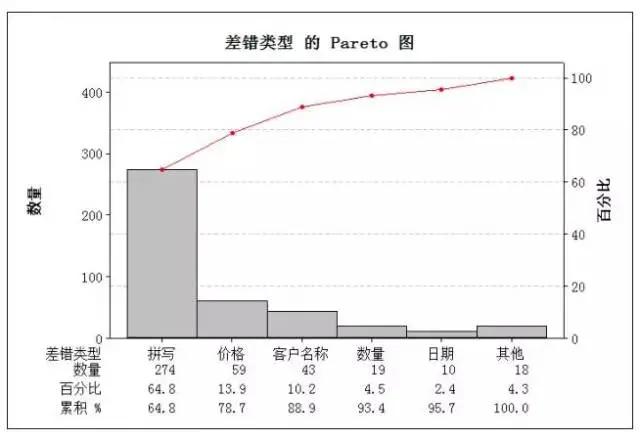

帕累托圖的結構示例:
使用JMP或Minitab軟件繪圖，將大大簡化繪圖步驟，提高效率。

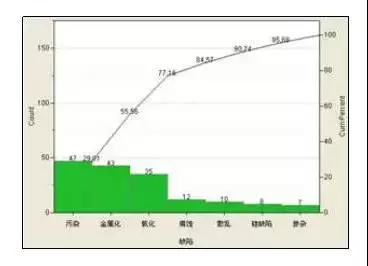

JMP的操作路徑是:主菜單Graph > Pareto圖。確認“Y，原因”為“缺陷”，“Freq”為“數量”后，即可得到如圖2所示的報告。

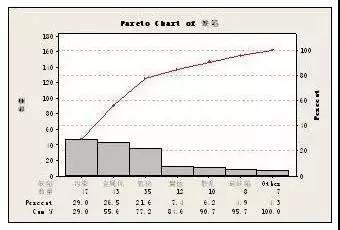

Minitab的操作路徑是:主菜單Stat >質量工具>帕累托圖。在圖表缺陷表中，圖3所示的報告可以在“標簽在:”被確定為“缺陷”和“頻率在:”是“數量”之后獲得。
使用方法
在下面的例子中，帕累托圖可以用來尋找“至關重要的少數”和“不重要的多數”，從而找出關鍵的輸出變量。可以看到，十幾類來電占所有類型來電的80%，如計費及交易明細查詢、密碼重入/申請/解鎖、賬戶額度查詢、臨時額度/永久額度調整、卡片信息查詢、卡片功能查詢、開票日期/還款日期查詢等，是項目后期分析的重點。
